土木建築部門

積算、意匠図面、施工図面、建築模型、パース、基本設計から竣工まで積算及びCAD図面の設計製図を担当いたします。

土木建築部門
  • 使用ソフト
    AUTOCAD、JWWCAD、VECTORWORKS 他
  • 体制
    土木建築設計技術者 20名

土木

河川敷、湾岸、道路、隧道、橋梁、他に必要な図面の設計製図及び図面修正を行います。

国土交通省及び公共事業用の図面に実績を多く持っております。

土木図面種類
名称 内訳
構造物配筋設計 用壁
L型側溝
U型側溝
排水マス
パイプカルパート
ボックスカルバート
橋梁配筋設計 上部工
橋脚
橋台
ラーメン橋
電線共同溝 詳細設計、数量計算書

建築

意匠図

基本設計に基づき展開図、断面図、詳細図を製図いたします。

施工図

総合仮設図から施工図まで施工に必要な全ての図面を作図いたします。

図面種種類例
名称 内訳
躯体図 杭伏図
基礎伏図
床伏図
見上げ図
屋根伏図
階段躯体図
施工図、仕上図 タイル割付け図
平面詳細図
天井伏図
展開図
内部タイル割付図
階段詳細図
パネル割付図
仮設図面 総合仮設設計図
根切計画図
外部足場計画図
コンクリート打設図
型枠支保工図
揚重計画図

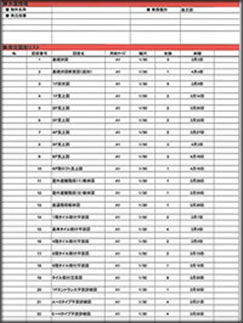

仮設図施工図工程管理表
仮設図施工図工程管理表
施工図サンプル

特徴

  • 高品質でありながら短納期
  • 迅速なチェックバック対応
  • 工程表にてチェックバック履歴を管理 竣工まで全履歴を保管
施工図作業フロー
  1. 現場打ち合わせ
  2. 仮設図施工図工程管理表作成 (約一週間)
  3. 施工図納品 (順次)
  4. 図面修正

パース(完成予想図)

建築資料、プレゼン資料、から広告パースまで全ての段階のパースを制作いたします。

種類
  • 高層ビルディング
  • 商業施設
  • マンション
  • 公共施設
  • 日本家屋、他
制作手順
  1. アングル
    1. パースライターが参考アングルを作成します。
    2. アングル選定の打ち合わせを行い微調整します。
  2. 色彩及びディテール
    1. 色彩及び細部を仕上げます。
    2. 周辺環境を描きます。
  3. 完成
    1. 用途に合わせて様々な形式で納品します。

お客様が納得される作品が完成するまで責任を持って制作いたします。

パースバリエーション1 パースバリエーション2 パースバリエーション3 パースバリエーション4 パースバリエーション5 パースバリエーション6 パースバリエーション7 パースバリエーション8
パースイメージ1 パースイメージ2
